| *Z361RXB-10 |
Z3610防爆型电子式电动执行器，角行程，输出力矩：100N.m |
|
实物照片 |
| *Z361RXB-20 |
Z3610防爆型电子式电动执行器，角行程，输出力矩：200N.m |
|
 |
| |
|
|
|
|
| Z361系列防爆执行器主要技术参数 |
|
| 防爆标志： |
Ex dⅡBT4 |
|
| 输入信号： |
4-20mA （DC） 或 1-5V (DC) |
|
| 反馈信号： |
4-20mA （DC）（要求负载电阻不大于 500 Ω） |
|
| 驱动量检测： |
精密导电塑料电位器 |
|
| 死 区： |
≤ 1% |
|
| 回 差： |
≤ 1% |
|
| 基本误差限： |
≤ 1% |
|
| 限位控制： |
开侧、闭侧 (弱电限位) |
|
| 绝缘电阻： |
输入端子与机壳间 ≥ 50M Ω |
|
| |
输入端子与电源端子间≥ 50M Ω |
|
| |
电源端子与机壳间 ≥ 50M Ω |
|
| 驱动电源： |
220V±10% 50Hz 单相交流电源 谐波含量：≤5% |
|
 |
| 环境条件： |
温度： -10℃-- +60℃ |
|
| |
相对湿度： ≤ 95% |
|
| |
周围空气中无腐蚀性介质 |
|
| 转 角： |
最大90度。 |
|
| 配 线： |
信号线采用屏蔽线，与电源线隔离。规格为4芯 S=1.5，电源电 |
|
| |
缆线采用规格为S=1.5电缆线，两种电缆均应为阻燃密封电缆， |
|
| |
并且电缆护套外径应与密封圈内径相匹配。 |
|
| |
|
|
| *Z341RXB-10 |
Z3410防爆型开关式电动执行器，角行程，输出力矩：100N.m |
|
| *Z341RXB-20 |
Z3410防爆型开关式电动执行器，角行程，输出力矩：200N.m |
|
| |
|
| Z341系列防爆执行器主要技术参数 |
|
| 防爆标志： |
Ex dⅡBT4 |
|
| 输入控制： |
220V ± 10% 50Hz 单相交流触点信号 |
|
| 反馈信号： |
0-1 千欧电阻或 4-20mA （ 0-10mA ） DC 恒流信号(选购功能) |
|

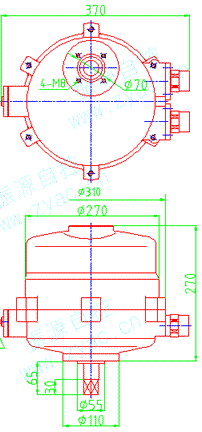

RXB外形尺寸 |
| 驱动量检测： |
精密导电塑料电位器 |
|
 |
| 限位控制： |
开侧、闭侧 (强电限位) |
|
| 绝缘电阻： |
控制接线端子与机壳间 ≥ 50M Ω |
|
| |
反馈端子与机壳间 ≥ 50M Ω |
|
| |
控制端子与反馈端子间 ≥ 50M Ω |
|
| 驱动电源： |
220V±10% 50Hz 单相交流电源 谐波含量：≤5% |
|
| 环境条件： |
温度： -10℃-- +60℃ |
|
| |
相对湿度： ≤ 95% |
|
| |
周围空气中无腐蚀性介质 |
|
| 转 角： |
最大90度。 |
|
| 配 线： |
电源电缆线采用规格为S=1.5的阻燃密封电缆，并且电缆护套外 |
|
| |
径应与密封圈内径相匹配。 |
|
| |
|
|

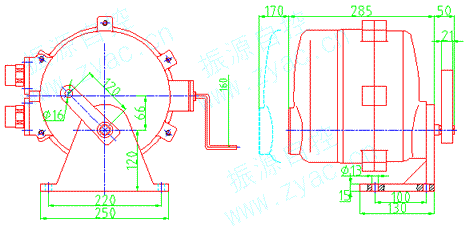

| RSB底座曲柄式外形尺寸 |
|
 |
|
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
|
|
|
|
| 隔爆型产品安装注意事项： |
|
|
| |
|
|
| •爆炸性气体危险场所严格遵守“断电源后开盖”。 |
|
|
| •产品设有内外接地装置，现场亦应可靠接地。 |
|
|
| •采用的阻燃密封电缆护套外径应与密封圈内径相适应。 |
|
|
| •现场安装维护应同时遵守 GB3836.15—2000 和 GB50058.1992 的有关规定。 |
|
|
| |
|
|
|
|
|
