ZY-CIBL-**中文显示智能电动调节阀(现场总线电动调节阀)

配套执行器: Z361IL系列中文显示智能型电动执行器     详细资料

公称通径 20 25 32 40 50 65 80 100 125 150 200
阀座直径 10 12 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数 1.8 2.8 4.4 4.9 11 17.6 27.5 44 69 110 176 275 440 690
允许压差MPa 6.4 4.5 2.5 3.2 3.2 2.1 1.42 1.4 0.91 0.6 0.52 0.33 0.2
允许泄漏量1/h 不大于0.0001×阀的额定容量
公称压力MPa 1.6、4.0、6.4
行程mm 16 25 40 60
速度mm/S 4.2 2.1 3.5 1.7 3.4
流量特性 直线、等百分比
介质温度 -20--+200℃、-40--+250℃(常温)、-20--+450℃(中温)
法兰尺寸 铸钢法兰参照JB79-59
法兰型式 法兰密封面型式参照JB77-59,铸铁法兰参照光滑式,铸钢法兰参照凹式
阀体材质 WCB 、 ZG1Cr18Ni9Ti
阀芯材质 ZG1Cr18Ni9Ti 、F316(ZG0Cr18Ni12Mo2Ti)
上阀盖型式 普通式(常温)、热片式(中温)
配套执行器 Z361ILSA-08 Z361ILSA-25 Z361ILSB-40/60 Z361ILSC-80/99

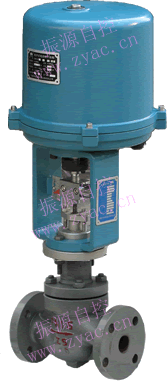

  智能型调节阀

电子式单座电动调节阀

配套执行器: Z361L系列电子式电动执行器      (详细资料)

公称通径 20 25 32 40 50 65 80 100 125 150 200
阀座直径 10 12 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数 1.8 2.8 4.4 4.9 11 17.6 27.5 44 69 110 176 275 440 690
允许压差MPa 6.4 4.5 2.5 3.2 3.2 2.1 1.42 1.4 0.91 0.6 0.52 0.33 0.2
允许泄漏量1/h 不大于0.0001×阀的额定容量
公称压力MPa 1.6、4.0、6.4
行程mm 16 25 40 60
速度mm/S 4.2 2.1 3.5 1.7 3.4
流量特性 直线、等百分比
介质温度 -20--+200℃、-40--+250℃(常温)、-20--+450℃(中温)
法兰尺寸 铸钢法兰参照JB79-59
法兰型式 法兰密封面型式参照JB77-59,铸铁法兰参照光滑式,铸钢法兰参照凹式
阀体材质 WCB 、 ZG1Cr18Ni9Ti
阀芯材质 ZG1Cr18Ni9Ti 、F316(ZG0Cr18Ni12Mo2Ti)
上阀盖型式 普通式(常温)、热片式(中温)
配套执行器 Z361LSA-08 Z361LSA-25 Z361LSB-40/60 Z361LSC-80/99
Z361LXA-08 Z361LXA-25 Z361LXB-40/60 Z361LXC-80/99
  单座调节阀

电子式三通分流电动调节阀(高温)

配套执行器: Z361L系列电子式电动执行器      (详细资料)

公称通径 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 8.5 13 21 34 53 85 135 210 340 535 800 1260
公称压力MPa 1.6 、4.0、 6.4
允许泄漏量1/h 不大于0.001×阀的额定容量
行程mm 16 25 40 60 100
速度mm/S 4.2 1.7 2.4\1.6 2.4 2.2\1.3
流量特性 直线
介质温度 -20--+200(常温    -40--+450(中温)
法兰尺寸 铸铁法兰参照JB78-59   铸钢法兰参照JB79-59
法兰型式 参照JB77-59
阀体材质 WCB(ZG230-450)   ZG1Cr18Ni9Ti
阀芯材质 ZG1Cr18Ni9Ti    F316(ZG0Cr18Ni12Mo2Ti)
上阀盖型式 普通式(常温)    热片式(中温)
配套执行器 Z361LSA-10 Z361LSA-25 Z361LSB-40\60 Z361LSC-80 Z361LSC-100
Z361LXA-10 Z361LXA-25 Z361LXB-40\60 Z361LXC-80 Z361LXC-100
  三通分流阀

电子式双座电动调节阀

配套执行器: Z361L系列电子式电动执行器      (详细资料)

公称通径 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 10 16 25 40 63 100 160 250 400 630 1000 1600
公称压力MPa 1.6 、4.0、 6.4
允许泄漏量1/h 不大于0.001×阀的额定容量
允许差压MPa 不大于公称压力
行程mm 16 25 40 60 100
速度mm/S 4.2 1.7 2.4\1.6 2.4\2.2
流量特性 直线、等百分比
介质温度 -20--+200(常温    -40--+450(中温)
法兰尺寸 铸钢法兰参照JB79-59
法兰型式 参照JB77-59
阀体材质 常温:-20--+200℃ WCB、CF8、CF8M
阀芯材质 ZG1Cr18Ni9Ti    F316(ZG0Cr18Ni12Mo2Ti)
上阀盖型式 普通式(常温)    热片式(中温)
配套执行器 Z361LSA-10 Z361LSA-25 Z361LSB-40\60 Z361LSC-80 Z361LSC-100\160
Z361LXA-10 Z361LXA-25 Z361LXB-40\60 Z361LXC-80 Z361LXC-100\160
  电动双座调节阀

电子式套筒电动调节阀

配套执行器: Z361L系列电子式电动执行器      (详细资料)

公称通径 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 9 16 20 30 63 75 160 250 240 350
公称压力MPa 1.6 、4.0、 6.4
允许泄漏量1/h 不大于0.001×阀的额定容量
允许差压MPa 不大于公称压力
行程mm 16 25 40 60
速度mm/S 4.2 1.7 2.4\1.6 2.4\2.2
流量特性 直线、等百分比
介质温度 -20--+200(常温    -40--+450(中温)
法兰尺寸 铸钢法兰参照JB79-59
法兰型式 参照JB77-59
阀体材质 常温:-20--+200℃ ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯材质 ZG1Cr18Ni9Ti    F316(ZG0Cr18Ni12Mo2Ti)
上阀盖型式 普通式(常温)    热片式(中温)
配套执行器 Z361LSA-10 Z361LSA-25 Z361LSB-40\60 Z361LSC-80\100
Z361LXA-10 Z361LXA-25 Z361LXB-40\60 Z361LXC-80\100
  电动套筒调节阀

一体式角行程开关阀

基本参数
供电电源: 单相交流220V
控制方式: 远程无源触点
就地旋钮控制
就地手轮控制
选择模式: 停止状态
远程控制
就地控制
无源触点输出: 综合故障报警
远程/就地切换指示
全开指示
全关指示
阀位输出: DC4-20mA恒流源,要求负荷不大于500欧姆。
常用类型: 球阀、蝶阀。
手轮
    该执行机构手轮结构比较先进,不需要离合器,根据用户需要,随时可以使用,不使用时,手轮不转动。
注意事项:在执行器转动过程中,不可逆向摇动手轮。



  一体式开关阀

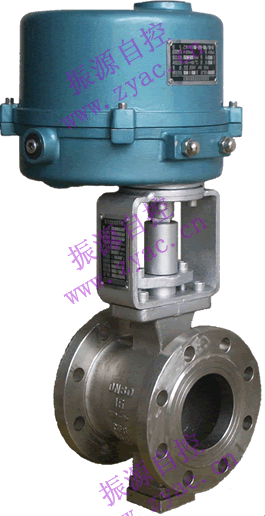

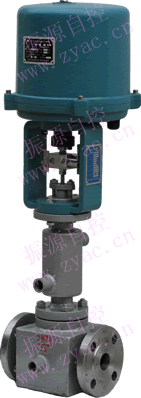

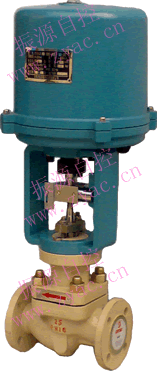

保温电动调节阀   CV1000电动调节阀   衬氟电动调节阀   电动V型球阀

保温阀   单座调节阀   衬氟调节阀   V型球阀

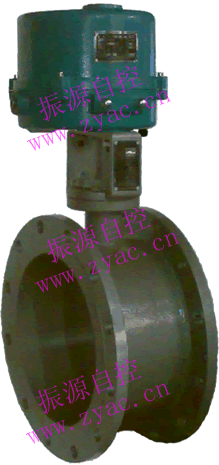

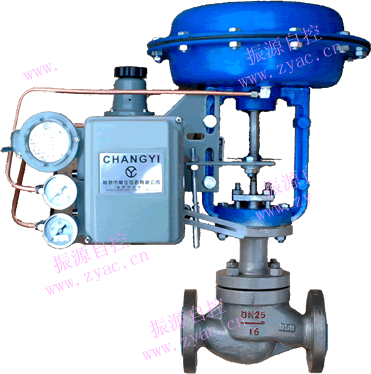

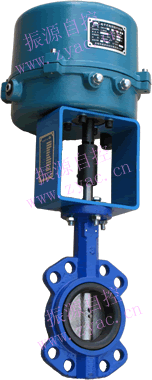

对夹式橡胶密封电动蝶阀   法兰式电动蝶阀   气动薄膜调节阀
