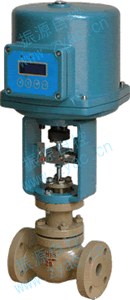

| ZY-ETBL-**自控电动调节阀，具有独立的PID调节的功能，直接与传感器组成控制回路，无需另装控制仪表。控制系数P、I、D可以根据现场工况手动更改数值，目标设定值与实时测量值用液晶屏显示，同时通过RS485接口送送给上位监控系统。由这种调节阀组成的系统简单，安装省时省事，从而低了成本。 |
| |
| 注：PID智能自控调节阀有两个类别，ZY-ETBL-** 具有通信功能。 ZY-ETL-** 则不具有通信功能。 |
| 具体型号以及口径大小，请参考说明书中的有关章节 |
| |
| 智能自控电动调节阀说明书下载 |
| |
| 主要技术参数 |
| 传感器类型： |
Pt100热电阻、具有4-20mA/1-5V 输出信号的传感器。 |
| 操作方式： |
自动和手动两种工作模式，停电时用后备手柄紧急操作。 |
| 驱动电源： |
220V±10% 50Hz 单相交流电源 谐波含量：≤5% |
| 最大行程： |
ZY-ETBL01 30mm、ZY-ETBL02 60mm、ZY-ETBL03 100mm |
| 驱动量检测： |
精密导电塑料电位器。 |
| 通信接口： |
RS485串行通信接口。 |
| 通信协议： |
标准Modbus RTU 通信协议。 |
| 隔离措施: |
RS485通信采用高性能专用隔离器件，安全可靠。 |
| 绝缘电阻： |
输入端子与机壳间 ≥ 50M Ω |
| |
电源端子与机壳间 ≥ 50M Ω |
| |
输入端子与电源端子间≥ 50M Ω |
| 输出电源 |
24V(8W)直流电源，支持四线制、二线制传感器接入。 |
| 环境条件： |
温度： -10℃-- +60℃ 相对湿度： ≤ 95% |
| |
周围空气中无腐蚀性介质 |
|
|
|
| 公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 阀座直径 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 额定流量系数 |
1.8 |
2.8 |
4.4 |
4.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
| 允许压差MPa |
6.4 |
4.5 |
2.5 |
3.2 |
3.2 |
2.1 |
1.42 |
1.4 |
0.91 |
0.6 |
0.52 |
0.33 |
0.2 |
| 允许泄漏量1/h |
不大于0.0001×阀的额定容量 |
| 公称压力MPa |
1.6、4.0、6.4 |
| 行程mm |
16 |
25 |
40 |
60 |
| 速度mm/S |
4.2 |
2.1 |
3.5 |
1.7 |
3.4 |
| 流量特性 |
直线、等百分比 |
| 介质温度 |
-20--+200℃、-40--+250℃（常温）、-20--+450℃（中温） |
| 法兰尺寸 |
铸钢法兰参照JB79-59 |
| 法兰型式 |
法兰密封面型式参照JB77-59，铸铁法兰参照光滑式，铸钢法兰参照凹式 |
| 阀体材质 |
WCB 、 ZG1Cr18Ni9Ti |
| 阀芯材质 |
ZG1Cr18Ni9Ti 、F316（ZG0Cr18Ni12Mo2Ti） |
| 上阀盖型式 |
普通式（常温）、热片式（中温） |
| 配套执行器 |
ZY-ETBL01-25 |
ZY-ETBL02-40/60 |
ZY-ETBL03-80/100/160 |
|
 |
| |
| |
| 典型应用示意图 |
|
|
